Att hantera trefasförlängningskablar (ofta kallade kraftkablar) kräver mer än att bara koppla ihop kontakterna. På grund av de höga strömstyrkorna och spänningsnivåerna på 400 volt är det avgörande att förstå de fysikaliska lagar som styr elöverföring för att undvika överhettning, spänningsfall och isoleringsfel.
Termodynamik och induktion: Varför hela kabeln måste rullas ut
Den absolut vanligaste orsaken till att en trefaskabel havererar eller i värsta fall fattar eld är värmeutveckling till följd av att kabeln inte rullats ut helt från sin kabelvinda. När elektrisk ström flyter genom en ledare uppstår alltid ett visst motstånd, vilket genererar värme enligt Joules lag. Om kabeln ligger tätt lindad på en trumma kan denna värme inte ledas bort till den omgivande luften på ett effektivt sätt.
Dessutom motverkar de magnetiska fälten runt de enskilda ledarna inte varandra på samma sätt när de ligger tätt packade i spolar, vilket kan leda till induktiv uppvärmning. Temperaturen inuti en blockerad kabelvinda kan snabbt stiga till över 80 grader Celsius, vilket smälter isoleringsmaterialet av PVC eller gummi. Detta leder till kortslutning och ljusbågar. Regeln är enkel: vid hög belastning ska kabeln alltid rullas ut i sin helhet, oavsett hur kort avstånd som faktiskt behöver överbryggas.
Kabelarea och spänningsfall över långa avstånd
När ström transporteras genom en ledare minskar spänningen gradvis ju längre sträckan är. Detta fenomen kallas spänningsfall och styrs av materialets resistivitet och ledarens tvärsnittsarea. För trefasapplikationer är standardarean ofta 2,5 mm², men vid längre avstånd eller mycket hög belastning krävs ofta 4 mm² eller till och med 6 mm².
Om kabeln är för tunn för den belastning och längd som används ökar resistansen. Detta resulterar i att maskinen i andra änden inte får tillräckligt med spänning för att arbeta effektivt, vilket kan skada känsliga elmotorer. Samtidigt omvandlas den förlorade energin till ren värme inuti kabeln. Kontrollera alltid maskinens märkeffekt och matcha den med en kabel som har tillräcklig ledararea för att hålla spänningsfallet under de rekommenderade gränserna.
Materialval och IP-klassificering för utomhusbruk
Trefaskablar används ofta i krävande miljöer som byggarbetsplatser eller trädgårdar. Här spelar kabelns yttermantel en avgörande roll för säkerheten. Kablar märkta med beteckningar som H07RN-F har en mantel av neoprengummi, vilket ger hög motståndskraft mot både mekaniskt slitage, ozon, UV-strålning och oljor. PVC-kablar blir stela och spröda i kyla, vilket ökar risken för sprickbildning där fukt kan tränga in.
Kontaktdonens IP-klass (Ingress Protection) är också kritisk. För utomhusbruk krävs minst IP44, vilket innebär skydd mot strilande vatten från alla vinklar och inträngande av fasta föremål större än 1 mm. Se till att locken på uttagen är intakta och stängs ordentligt när kabeln inte används, då krypströmmar kan uppstå i fuktiga miljöer och lösa ut jordfelsbrytaren.
Mekaniskt slitage och korrekt hantering
En trefaskabel utsätts ofta för fysisk påfrestning när den dras över vassa kanter eller körs över av fordon. Även om kabeln ser hel ut på utsidan kan de fina koppartrådarna inuti ledarna ha knäckts, vilket minskar den effektiva arean och skapar lokala punkter med extremt hög resistens.
- Visuell inspektion: Kontrollera alltid hela kabelns längd före anslutning. Leta efter klämskador, djupa repor eller deformationer på stickpropp och uttag.

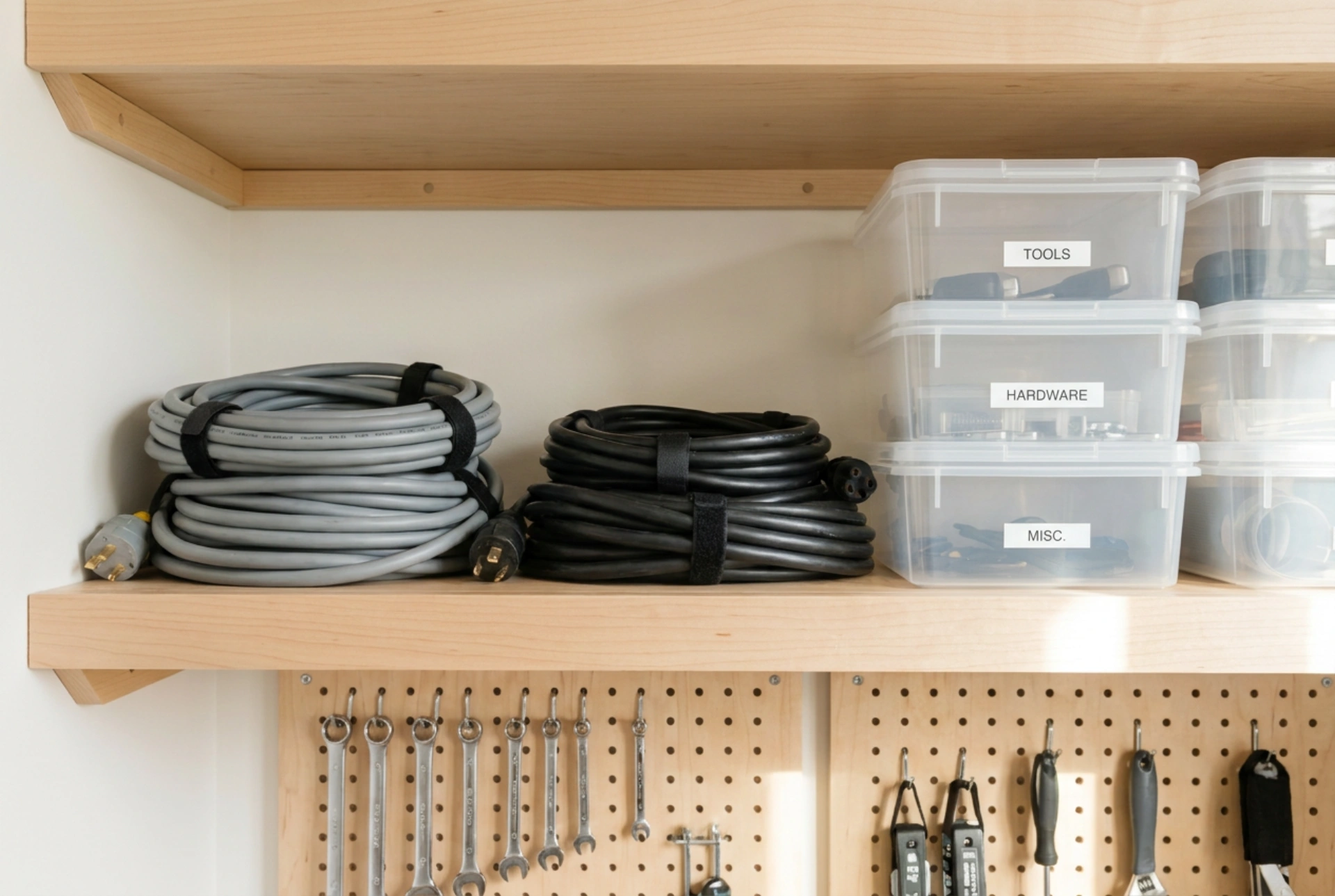

- Korrekt upprullning: Undvik att tvinna kabeln vid ihoprullning. Använd åtta-metoden eller rulla upp den i stora, naturliga öglor för att förhindra inre spänningar i kopparkärnorna.
- Inga provisoriska lagningar: Skadad isolering får aldrig lagas med eltejp. Om manteln är bruten måste hela kabelsegmentet bytas ut eller kortas av fackmannamässigt av en elektriker.
Säkerhetskedjan: Jordfelsbrytare och överbelastningsskydd
Även den bästa kabeln är bara så säker som det system den är ansluten till. En trefasförlängningskabel ska alltid matas från ett uttag som skyddas av en jordfelsbrytare. Jordfelsbrytaren övervakar balansen mellan de inkommande faserna och returströmmen. Om en strömavvikelse uppstår, till exempel om ström avleds genom en skadad kabel ner i marken, bryts kretsen på bråkdelar av en sekund, vilket förhindrar livsfarliga elchocker.
