Att integrera en porttelefon som styr både en gånggrind och en automatisk körgrind kräver förståelse för elektriska kretsar och signalöverföring. Genom att välja rätt systemarkitektur säkerställer du en stabil funktion utan spänningsfall eller signalstörningar vid daglig användning.
Relästyrningens mekanik: Hur två grindar styrs separat
Kärnan i en fungerande porttelefonanläggning för dubbla accesspunkter ligger i enhetens reläkonfiguration. En standardinstallation kräver att inomhusenheten eller utomhuspanelen kan skicka separata impulser till två oberoende mottagare: det elektriska slutblecket på gånggrinden och styrkortet till körgrindens motor.
För gånggrinden används vanligtvis ett elektromagnetiskt lås (elslutbleck) som kräver en kontinuerlig eller momentan strömtillförsel (normalt 12V eller 24V likström) för att frigöra spärren. Körgrinden däremot styrs oftast via en potentialfri kontakt (en så kallad torrkontakt). När du trycker på knappen för körgrinden sluter porttelefonens relä en krets under en bråkdel av en sekund, vilket skickar en startimpuls till grindmotorns eget styrkort. Det är därför avgörande att välja en porttelefon som erbjuder minst två oberoende reläutgångar, eller som kan expanderas med externa relämoduler.
Kablage och signalöverföring: Analoga, buss- och IP-system
Valet av överföringsteknik påverkar direkt installationens tillförlitlighet och räckvidd. Beroende på avståndet mellan huset och fastighetsgränsen måste man ta hänsyn till signalstyrka och elektriskt motstånd i kablarna.
- Analoga flertrådssystem: Traditionella system kräver ofta fyra till åtta ledare. De är känsliga för spänningsfall över längre sträckor, vilket kan leda till svagt ljud eller att elslutblecket inte orkar öppna på grund av ökat motstånd.
- Tvåtråds bussystem: Här överförs ström, ljud, video och styrsignaler digitalt via endast två polaritetsoberoende ledare. Bussystemet använder högfrekvent modulering för att separera data från strömförsörjningen, vilket gör det mycket motståndskraftigt mot elektromagnetiska störningar och spänningsfall upp till cirka 150 meter.
- IP-baserade system: Dessa använder nätverkskablar eller trådlöst nätverk. För trådbundna IP-system används ofta Power over Ethernet (PoE), där både data och ström går i samma nätverkskabel. IP-tekniken eliminerar avståndsgränser så länge det finns nätverkstäckning, men kräver robust avskärmning mot atmosfäriska urladdningar utomhus.
Elektroteknisk dimensionering och spänningsfall
Ett vanligt fel vid installation av grindstyrning är att dimensionera ledararean felaktigt i förhållande till avståndet. När ström flyter genom en kopparledare uppstår ett naturligt motstånd som orsakar ett spänningsfall. Om spänningen vid elslutblecket sjunker under den kritiska tröskeln kommer magnetspolen inte att orka dra undan spärren.
För att beräkna spänningsfallet tillämpas Ohms lag. Vid avstånd över 50 meter bör ledararean för strömförsörjningen ökas från standardmåttet 0,5 mm² till minst 1,0 mm² eller 1,5 mm². Alternativt kan man installera en lokal strömförsörjning nära grinden som styrs via ett signalrelä från porttelefonen. Detta minimerar strömsträckan och förhindrar att tunga elektriska laster belastar porttelefonens känsliga kretskort.
Materialval och klimattålighet vid fastighetsgränsen
Utomhuspanelen utsätts för extrema väderförhållanden, temperaturväxlingar och fukt. För långsiktig funktion krävs komponenter som motstår korrosion och mekaniskt slitage.

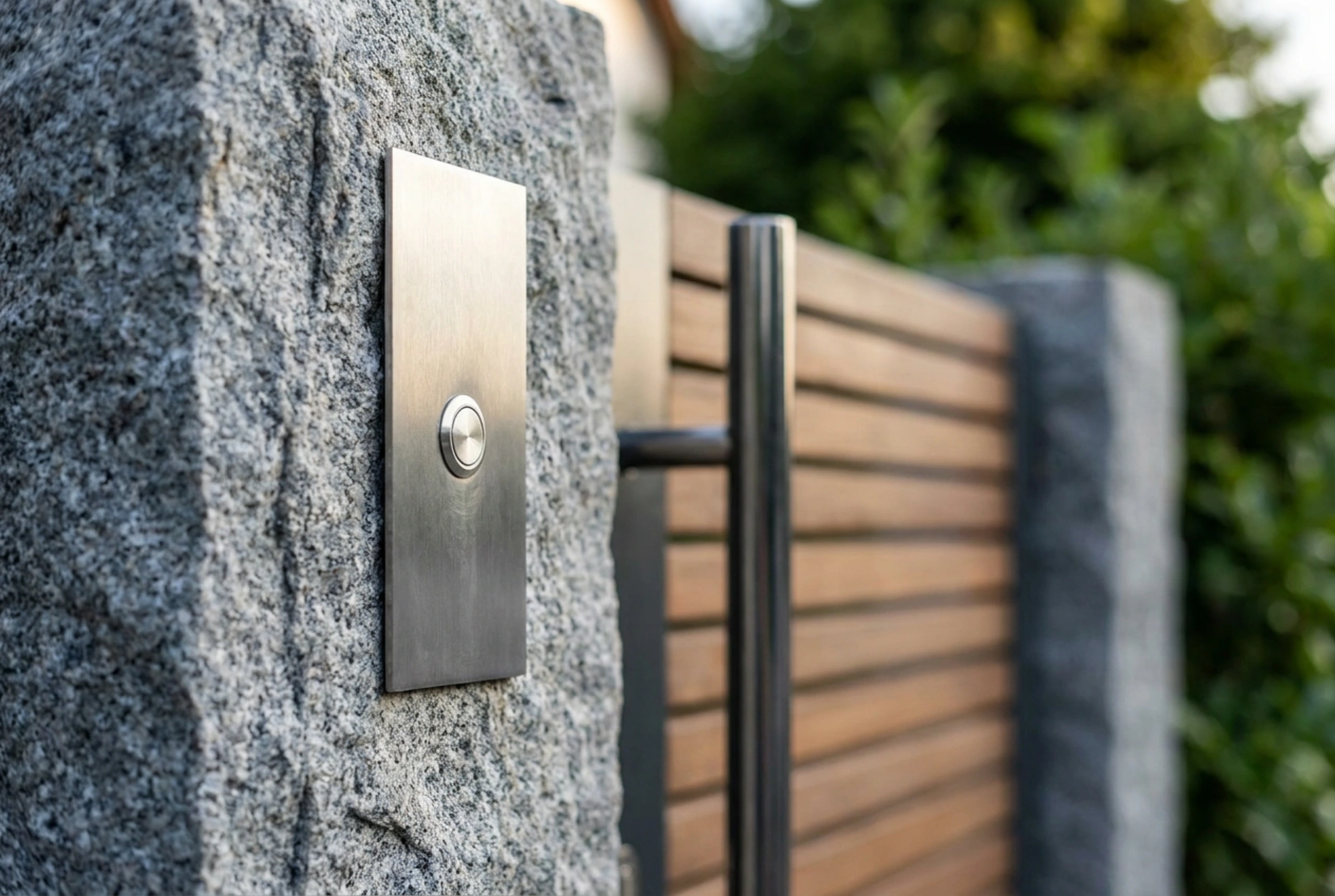

Leta efter paneler tillverkade av borstat rostfritt stål (gärna syrafast kvalitet som AISI 316) eller anodiserat aluminium. Dessa metaller bildar ett naturligt oxidskikt som skyddar mot rost. Plastdetaljer bör undvikas på utsatta ytor då UV-strålning bryter ner polymerkedjorna, vilket gör plasten spröd och färgförändrad över tid. Kapslingsklassen bör vara lägst IP54, men helst IP65 för att garantera fullständigt skydd mot damminträngning och spolsäkerhet mot regn från alla vinklar.
