Att förbereda installationen av en porttelefon vid grinden kräver noggrann planering av kabelskydd, fuktbarriärer och materialkompatibilitet för att säkerställa långvarig drift. Genom att förstå de fysikaliska och kemiska påfrestningarna i utomhusmiljön kan du skapa en stabil bas för ett tillförlitligt system utan framtida driftstörningar.
Kabelkanalisation och kapillärkraftens utmaningar
När kablar dras utomhus till en grindstolpe utsätts de för ständiga temperaturväxlingar och markfukt. Att lägga oskyddad kabel direkt i marken leder snabbt till isoleringsskador på grund av mekaniskt slitage från sättningar i jorden eller gnagare. Därför är användningen av stela eller flexibla skyddsrör av polymera material som polyeten (PE) absolut nödvändig under marknivån.

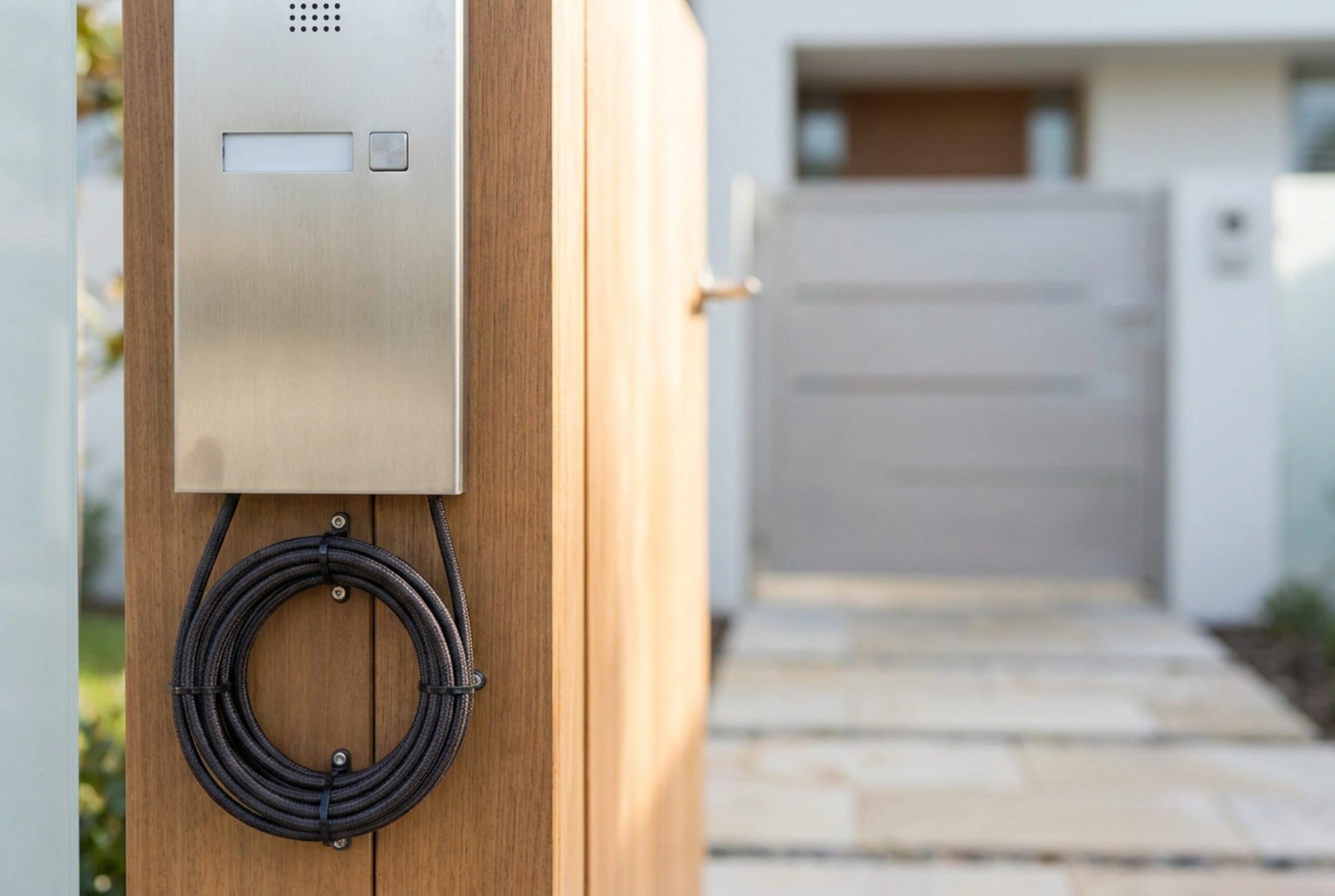

Ett kritiskt men ofta förbisett fenomen är kapillärkraften. Om vatten tränger in i skyddsröret kan det krypa längs kabelns yttermantel och sugas uppåt, in i själva porttelefonens kapsling. För att förhindra detta måste alla kabelgenomföringar i apparatdosan tätas med hydrofoba tätningsmedel, till exempel silikongel avsedd för utomhuselektronik. Dessutom bör kabeln formas till en så kallad droppögla (en U-formad böj på kabeln precis innan den går in i dosan). Tyngdkraften gör då att kondens och regnvatten rinner av vid böjens lägsta punkt istället för att följa med kabeln in i terminalen.
Förebyggande av galvanisk korrosion vid montering
Många grindstolpar är tillverkade av stål, aluminium eller tryckimpregnerat trä, medan porttelefonens bakstycke ofta består av pressgjuten aluminium eller rostfritt stål. När två olika metaller kommer i direkt kontakt med varandra i en fuktig utomhusmiljö uppstår galvanisk korrosion. Den mindre ädla metallen kommer att agera anod och brytas ner elektrokemiskt, vilket leder till rost, fula fläckar och strukturell försvagning.
För att isolera metallerna från varandra bör du använda icke-ledande distanser. Brickor eller packningar av neopren, EPDM-gummi eller nylon är utmärkta fysiska barriärer. Om porttelefonen monteras på en metallstolpe bör fästskruvarna isoleras med plastbussningar. Vid montering på tryckimpregnerat trä är detta extra viktigt eftersom impregneringsmedlet ofta innehåller kopparsalter, vilka är extremt korrosiva mot aluminiumkomponenter.
Värmeexpansion och mekanisk stabilitet i stolpar
Material rör sig med temperaturen. Trä krymper och sväller beroende på luftfuktighet, medan metaller expanderar i värme och krymper i kyla. Om porttelefonens bakstycke skruvas fast för hårt och stumt mot en trästolpe kan de mekaniska spänningarna spräcka enhetens hölje eller deformera monteringsramen, vilket i sin tur förstör fukttätningen.
Montering bör ske med expansionsutrymme. Det innebär att skruvhålen i monteringsplattan kan göras något större än fästskruvens diameter, och att skruvarna dras åt med ett kontrollerat, måttligt vridmoment så att materialen kan röra sig oberoende av varandra. En elastisk tätning, exempelvis en baksidespackning av cellgummi, tar upp dessa rörelser samtidigt som den hindrar vatten från att tränga in bakom enheten.
Spänningsfall och beräkning av ledararea
Eftersom porttelefoner arbetar med lågspänning är de känsliga för spänningsfall över längre sträckor. Om kabeln från strömkällan till grinden är för lång och ledararean för liten, kommer spänningen framme vid grinden att sjunka under den kritiska gränsen för stabil drift. Detta resulterar i fladdrande bildskärmar, brusigt ljud eller att det elektriska låset inte orkar öppna.
För att beräkna rätt ledararea tillämpas Ohms lag. Spänningsfallet beror på kabelns resistans, som styrs av ledarmaterialet (koppar är standard) och dess tvärsnittsarea. Vid längre avstånd bör man undvika tunna standardkablar och istället välja partvinnade ledare med en area på minst 0,5 mm² till 0,75 mm² för att minimera motståndet och säkerställa en stabil och tillförlitlig strömförsörjning.
