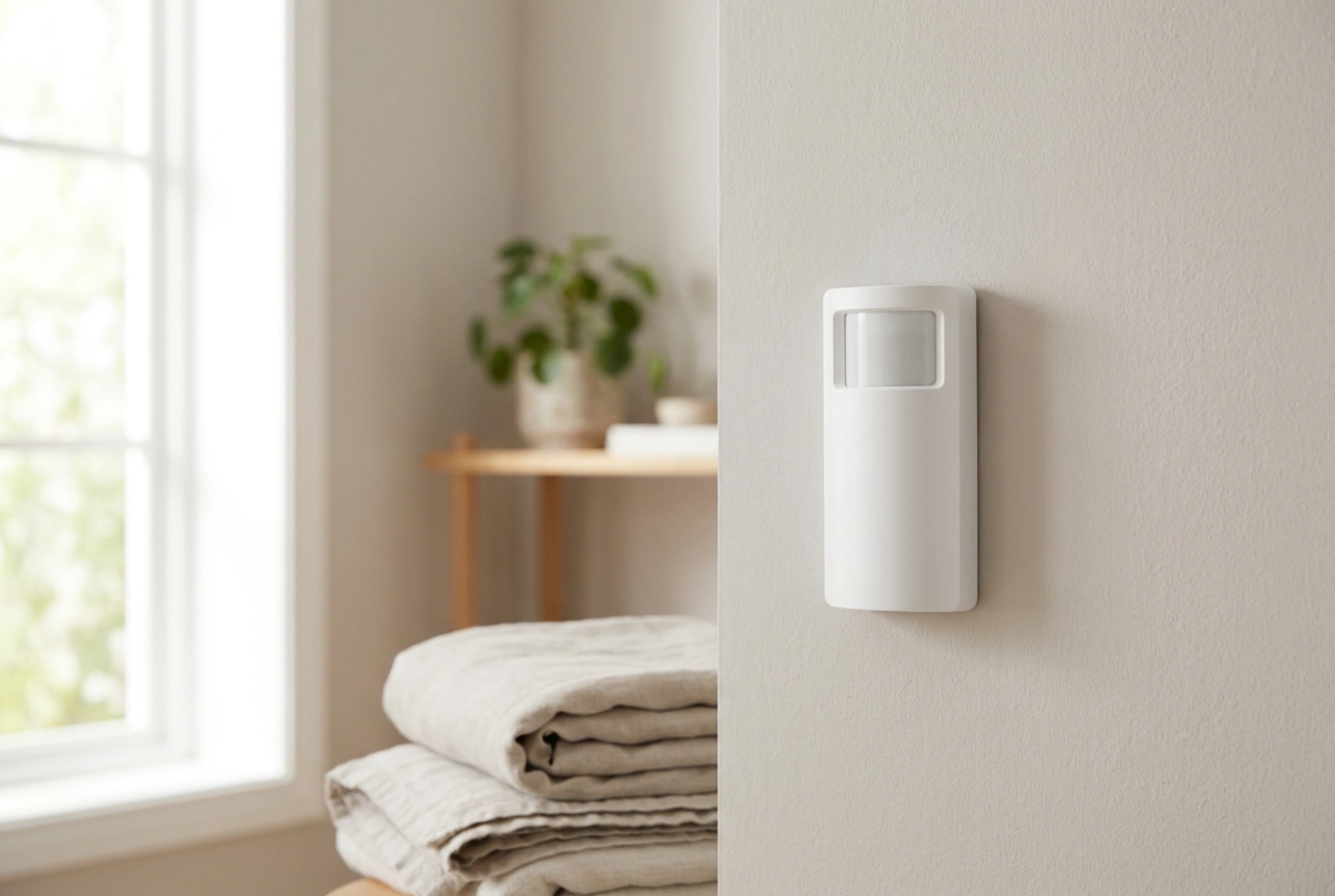

En dold kamera integrerad i en rörelsedetektor kombinerar passiv infraröd teknik med miniatyriserad optik för att erbjuda diskret övervakning. Denna synergi gör att kameran endast aktiveras vid faktisk rörelse, vilket optimerar både strömförbrukning och lagringskapacitet.
Tekniken bakom: Hur PIR-sensorn styr kameran
Hjärtat i en rörelsedetektor är den passiva infraröda (PIR) sensorn. Till skillnad från aktiva sensorer som sänder ut signaler, mäter en PIR-sensor passivt den infraröda strålningen (värmen) i det omgivande rummet. Människokroppen avger naturligt värmestrålning med en våglängd på cirka 9 till 10 mikrometer. När en person rör sig framför detektorn förändras det termiska mönstret framför sensorns pyroelektriska element.
För att fokusera denna strålning används en så kallad Fresnel-lins – det segmenterade plastskyddet på detektorns framsida. Linsen delar upp synfältet i flera zoner. När en värmekälla rör sig från en zon till en annan sker en snabb förändring i den detekterade temperaturen. Denna snabba fluktuation genererar en elektrisk puls som fungerar som en triggermekanism. Det är denna specifika signal som väcker kameramodulen från dess energisparläge och startar inspelningen inom loppet av några millisekunder.
Optisk integration och nålhålslinser
Det som gör kameran osynlig för blotta ögat är användningen av extremt kompakt nålhålsoptik (pinhole-linser). Själva linsöppningen är ofta inte större än en till två millimeter i diameter. Denna minimala öppning är strategiskt placerad i detektorns chassi, exempelvis dold bakom en falsk statusdiod, i skarven på höljet eller direkt integrerad i Fresnel-linsens mönsterstruktur.
Trots den lilla öppningen tillåter modern linsfysik tillräckligt med ljusinsläpp för att projicera en skarp bild på en digital bildsensor (vanligtvis av CMOS-typ). Ljusstrålarna passerar genom den lilla öppningen och bryts så att en inverterad bild landar på sensorn. Eftersom ljusinsläppet är begränsat på grund av den fysiska storleken på nålhålet, kräver dessa kameror ofta en ljuskänslig sensor eller kompletterande, osynlig infraröd belysning (IR-dioder med en våglängd på 940 nanometer, vilket är helt osynligt för det mänskliga ögat) för att kunna leverera tydliga bilder även i mörker.
Energihantering och datalagring
En av de största utmaningarna med dolda övervakningsenheter är strömförsörjningen. Kontinuerlig videoinspelning kräver avsevärda mängder energi och genererar värme, vilket i sig skulle kunna störa PIR-sensorns känslighet. Genom att koppla kamerans aktivering direkt till PIR-sensorns utslag kan enheten ligga i ett ultralågt viloläge (deep sleep) under merparten av dygnet.
När kameran väl triggas sparas videomaterialet antingen lokalt på ett integrerat flashminne (till exempel ett dolt micro-SD-kort) eller överförs trådlöst via krypterade radiofrekvenser eller Wi-Fi till en lokal mottagare eller molntjänst. Lokal lagring eliminerar risken för att trådlösa signaler ska avslöja enhetens position genom radioskanning, medan trådlös överföring skyddar datan om själva detektorn skulle bli stulen eller förstörd.
Optimal placering och strategisk användning
För att en rörelsedetektor med dold kamera ska fungera optimalt krävs noggrann planering av dess fysiska placering. PIR-sensorer är mest känsliga för rörelser som sker tvärs över detektorns synfält, snarare än rörelser rakt mot eller ifrån den. Detta beror på hur de termiska zonerna i Fresnel-linsen är strukturerade.
- Monteringshöjd: Enheten bör placeras på en höjd av 2,0 till 2,4 meter för att efterlikna en vanlig larmdetektor och ge en optimal vinkel över rummet.
- Undvik värmekällor: Placera aldrig enheten direkt ovanför element, luftkonditioneringar eller i direkt solljus, eftersom snabba temperaturförändringar kan orsaka falska triggningar och onödig strömförbrukning.
- Vinkel mot ingångar: Montera detektorn i ett hörn så att dörrar och passager korsar detekteringszonerna i en vinkel, vilket garanterar att kameran startar i exakt rätt ögonblick för att fånga ett ansikte framifrån.
Denna typ av teknik är särskilt värdefull i utrymmen där synliga kameror kan utgöra en säkerhetsrisk genom att locka till sig skadegörelse, eller i känsliga miljöer som serverrum, lagerkontor och arkiv där man vill verifiera incidenter utan att förändra rummets estetik eller skapa en känsla av konstant övervakning.
