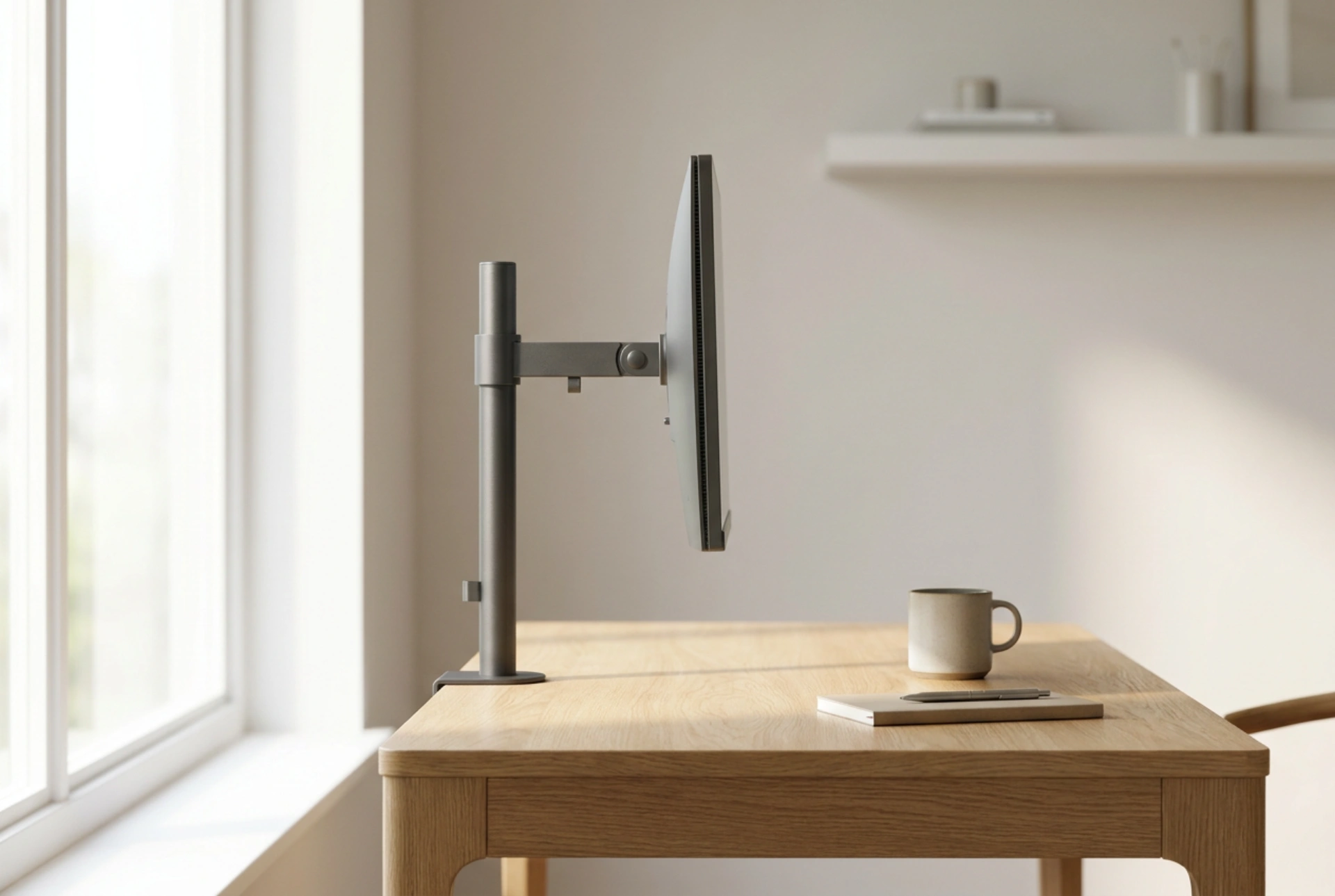

En korrekt monterad bildskärmsarm frigör värdefull bordsyta och förbättrar ergonomin, men kräver förståelse för mekanisk stabilitet och hävstångskrafter. Genom tyngdpunktsberäkning och rätt fästmetod säkerställer du en stabil och helt vibrationsfri arbetsmiljö.
Fysiken bakom stabiliteten: Hävstångseffekt och belastningsfördelning
Ett bildskärmsstativ förändrar radikalt dynamiken på din arbetsplats, men installationen introducerar också nya fysikaliska krafter på ditt skrivbord. När en tung skärm placeras i änden av en rörlig arm uppstår ett betydande vridmoment. Detta vridmoment beror på skärmens vikt multiplicerad med armens räckvidd. Ju längre ut skärmen skjuts, desto större blir belastningen på fästpunkten vid bordskanten. För att motverka denna hävstångseffekt krävs en stabil förankring och en djup förståelse för bordsskivans materialstruktur.
En solid träskiva i ek eller furu tål dessa punktbelastningar utmärkt, medan ihåliga skrivbordsskivor med pappersfyllning, så kallad bikakestruktur, riskerar att deformeras eller knäckas under trycket. Vid montering på tunnare eller svagare material bör en bred tryckfördelningsplatta i stål användas på både över- och undersidan för att sprida ut krafterna över en större yta och förhindra strukturella skador på träfibern.
Klämfäste kontra genomgående montering
Valet av monteringsmetod har en direkt inverkan på hur stabilt skärmen sitter på bordet. De två vanligaste metoderna är:
- Klämfäste (C-klämma): Pressas runt bordskanten och ger hög flexibilitet eftersom det enkelt kan flyttas utan att lämna permanenta spår. Det kräver dock en helt plan yta på både över- och undersidan av skivan för att förhindra glidning.
- Genomgående montering (grommet): En bult dras direkt genom ett förborrat hål i skrivbordet. Detta erbjuder den absolut högsta mekaniska stabiliteten eftersom rotationsaxeln fixeras i skivans centrum och krafterna fördelas symmetriskt över en mindre känslig del av bordet.
Gasfjäder kontra mekanisk fjäder
Inuti bildskärmsarmen döljer sig den mekanism som bär upp skärmens vikt: antingen en gasfjäder eller en mekanisk spiralfjäder. En gasfjäder fungerar genom komprimerat kväve i en cylinder som skapar ett konstant tryck. Detta ger en närmast viktlös känsla när skärmen höjs eller sänks, vilket möjliggör millimeterprecision med minimal ansträngning. Nackdelen är att gasen med åren kan sippra ut, vilket minskar bärförmågan över tid.
Mekaniska stålfjädrar är å andra sidan extremt robusta och drabbas inte av tryckfall. De har dock en mer linjär spänningskurva, vilket gör att motståndet kan variera något beroende på armens vinkel. De kräver ofta en hårdare manuell kalibrering via en spänningsskruv för att matcha skärmens exakta vikt på ett adekvat sätt.
Vibrationsdämpning och kalibrering av friktionsleder
När du skriver på ett tangentbord skapas mikrovibrationer som fortplantar sig genom skrivbordet. Om bildskärmsarmen saknar tillräcklig styvhet eller om fästet har svagheter, förstärks dessa vibrationer och skapar en irriterande, konstant skakning i skärmen. Detta fenomen beror på systemets resonansfrekvens. En arm tillverkad av gjuten aluminium eller stål absorberar kinetisk energi mer effektivt än billigare modeller i tunn plåt eller plast. Genom att öka massan vid basen och säkerställa en helt stum koppling till bordet kan du höja resonansfrekvensen så att vardagliga vibrationer dämpas omedelbart.
För att uppnå en ergonomisk arbetsställning krävs tre rörelseaxlar: lutning, svängning och rotation. Friktionen i dessa leder måste finjusteras noggrant. Om lederna är för lösa kommer skärmen sakta att sjunka eller luta framåt på grund av tyngdkraften; om de är för spända blir justeringen ryckig och kan belasta skrivbordsfästet i onödan. Kalibreringen görs bäst genom att successivt strama åt friktionsskruvarna tills skärmen stannar i position men ändå kan flyttas med ett kontrollerat tvåhandsgrepp.
Kabelföringens inverkan på mekaniken
En ofta förbisedd faktor för armens rörelsefrihet är kablarna till ström och bildöverföring. Styva, tjocka kablar kan fungera som små mekaniska fjädrar som motverkar armens rörelse eller drar skärmen ur önskad position. När kablarna dras genom armens integrerade kabelkanaler är det kritiskt att lämna en tillräckligt stor böjningsradie vid varje led. Detta förhindrar att kablarna sträcks när skärmen höjs eller roteras, vilket annars kan skada både kontakterna och armens interna mekaniska leder.
