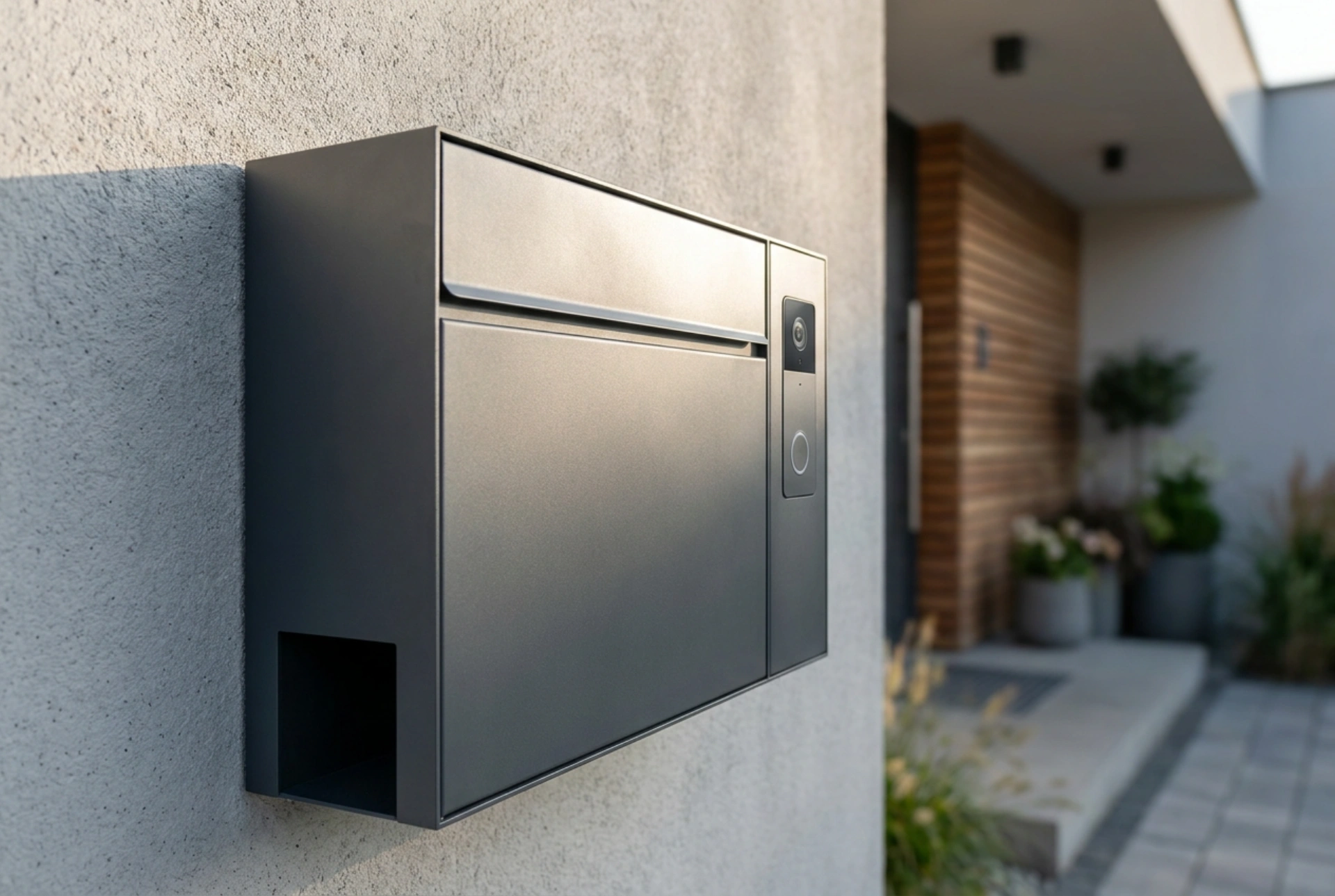

Att integrera en videoporttelefon i fastighetens brevlåda skapar en stilren entré, men kräver noggrann teknisk planering för att säkerställa både optimal funktion och lång hållbarhet. Genom att förstå samspelet mellan signalöverföring, materialfysik och ergonomi kan du undvika vanliga installationsmisstag.
Ergonomisk zonindelning och monteringshöjd
När två helt olika funktioner – postmottagning och besökskommunikation – slås ihop i en och samma pelare eller väggmodul, uppstår en ergonomisk konflikt. Kameran på videoporttelefonen kräver en specifik höjd för att kunna identifiera ansikten på ett naturligt sätt, medan brevinkastet måste sitta på en höjd som underlättar postutdelningen.
Det optimala höjdintervallet för kamerans lins ligger mellan 150 och 160 centimeter över marknivå. Detta gör att ansikten på personer av olika längd kan fångas utan extrem vidvinkeldistorsion. Brevinkastet bör däremot placeras lägre, idealiskt mellan 90 och 110 centimeter. Detta följer gängse standarder för tillgänglighet och underlättar för brevbäraren. Genom att planera för en vertikal struktur där kameran och anropsknappen placeras överst, brevinkastet i mitten och tömningsluckan i botten, tillgodoses båda behoven utan kompromisser.
Faradays bur och trådlösa signalhinder
Ett av de vanligaste misstagen vid planering av integrerade system är valet av signalöverföring. Moderna brevlådor tillverkas ofta av robusta metaller som pulverlackerat galvaniserat stål, rostfritt stål eller tjock aluminium. Ur ett fysikaliskt perspektiv fungerar en sluten metallbox som en Faradays bur.
Elektromagnetiska vågor från Wi-Fi eller andra trådlösa protokoll dämpas extremt kraftigt eller blockeras helt av metallhöljet. Även om porttelefonens frontpanel är infälld i metallen, kommer signalstyrkan från en intern antenn att reduceras drastiskt, vilket leder till instabila videoströmmar och fördröjningar i kommunikationen. Lösningen är att uteslutande planera för fysisk kabeldragning, företrädesvis via PoE (Power over Ethernet). Genom en enda nätverkskabel strömsätts enheten samtidigt som data överförs med minimal latens och maximal bandbredd, helt opåverkat av metallkonstruktionens skärmning.
Kablage, tomrör och skydd mot induktion
Innan markstenen läggs eller muren putsas måste infrastrukturen under marken projekteras. Eftersom porttelefonen är placerad vid fastighetsgränsen krävs långsiktigt hållbara kabelvägar.
- Dimensionering av tomrör: Använd flexibla kabelskyddsrör (VP-rör eller korrugerade markrör) med en innerdiameter på minst 20–25 millimeter. Detta gör det enkelt att dra igenom färdigkontakterade nätverkskablar och lämnar utrymme för framtida uppgraderingar.
- Undvik elektromagnetiska störningar: Dra aldrig svagströmskablar (som nätverkskabeln) i samma rör som starkströmskablar (exempelvis till utomhusbelysning eller motoriserade grindar). Parallell dragning kan inducera störningar i datasignalen. Håll ett fysiskt avstånd på minst 10 centimeter mellan rören.
- Fuktskydd i rören: Markrör fylls förr eller senare med kondensvatten. Använd därför endast nätverkskablar avsedda för utomhusbruk (PE-mantlade kablar), vilka tål permanent fukt och låga temperaturer utan att isoleringen bryts ner.
Termisk belastning och kondenshantering
Elektronik som kapslas in i metallstrukturer utomhus utsätts för extrema mikroklimat. Under sommarmånaderna kan en mörkgrå eller svart metallbrevlåda som står i direkt solljus snabbt nå temperaturer på upp till 70 grader Celsius. Denna termiska belastning förkortar livslängden på kamerans bildsensor och processorer avsevärt.
För att motverka detta bör installationsnischen bakom porttelefonen förses med termisk isolering eller en luftspalt som tillåter passiv ventilation. Det är också avgörande att välja en porttelefonenhet med ett brett drifttemperaturområde (minst -25 °C till +55 °C).
Ett annat fysikaliskt fenomen är kondens. När temperaturen faller snabbt under kvällen kyls metallhöljet ner snabbare än luften inumi lådan, vilket gör att luftfuktigheten kondenserar till vattendroppar på de kallaste ytorna – ofta kretskortet eller kamerans linsglas. Enheten måste ha en IP-klassning på minst IP65, och monteringsboxen bör förses med ett litet dräneringshål i botten samt ett tätt membran mot baksidan för att förhindra att fuktig luft tränger in från markrören.
Mekanisk frikoppling mot vibrationer
När tunga brev, tidningar eller paket släpps genom brevinkastet uppstår kraftiga mekaniska stötar och vibrationer i hela brevlådekonstruktionen. Om kameramodulen är stumt monterad i samma tunna plåthölje som brevinkastet kommer dessa upprepade chocker över tid att skada de finmekaniska komponenterna i kameran, såsom autofokusmekanismer eller linsfästen.
Vid planeringen bör du se till att porttelefonen monteras i en separat innerbox som är mekaniskt frikopplad från själva brevlådans chassi. Detta uppnås enklast genom att använda vibrationsdämpande gummibussningar (silentblocks) vid fästpunkterna eller genom att integrera enheten i en solid pelare där brevfacket och elektroniken vilar på separata monteringsramar.
