En minikamera med inbyggd rörelsesensor och lagringsenhet erbjuder en diskret och effektiv lösning för övervakning genom att endast spela in när det faktiskt sker en förändring i rummet. Genom att kombinera avancerad sensorteknik med optimerad datalagring sparar enheten både energi och minnesutrymme.
Detekteringstekniken: Hur PIR-sensorn reagerar på värme
Många tror felaktigt att en rörelsesensor analyserar videosignalen kontinuerligt för att upptäcka aktivitet. I minikameror används i stället nästan uteslutande en passiv infraröd sensor (PIR). Denna teknik bygger på fysikaliska principer om svartkroppsstrålning. Alla objekt med en temperatur över den absoluta nollpunkten avger infraröd strålning. PIR-sensorn mäter inte temperaturen i sig, utan registrerar förändringar i den infraröda strålningen inom sitt synfält.
Framför sensorn sitter en specialutformad plastlins, en så kallad Fresnellins. Denna lins är uppdelad i flera mindre segment som fokuserar den inkommande infraröda strålningen till brännpunkter på det pyroelektriska elementet inuti kameran. När en varm kropp rör sig genom sensorns täckningsområde, sveper dess värmestrålning över de olika segmenten i Fresnellinsen. Detta skapar en snabb förändring i den elektriska laddningen hos det pyroelektriska materialet, vilket genererar en svag analog spänningspuls. Det är denna spänningsförändring som triggar kamerans processor att starta inspelningen.
Från viloläge till aktiv inspelning
För att spara på batteriet befinner sig minikameran i ett djupt viloläge fram till dess att PIR-sensorn skickar en startsignal. Denna övergång från viloläge till aktivt läge tar oftast bara några bråkdelar av en sekund. När processorn vaknar, strömsätts bildsensorn och skrivsekvensen till lagringsmediet initieras.
Lagringen sker vanligtvis på ett lokalt flashminne, exempelvis ett MicroSD-kort. Eftersom minnesutrymmet är begränsat använder minikameror ofta en algoritm för cyklisk inspelning. Detta innebär att när minneskortet är fullt, skriver systemet automatiskt över de äldsta sparade filerna. För att säkerställa stabil dataskrivning och minimera risken för filkorruption är filsystemet oftast formaterat i FAT32 eller exFAT, vilket kräver regelbunden underhållsformatering för att rensa fragmenterade sektorer på flashminnet.
Optik och ljusets fysik i kompakt format
En minikameras förmåga att fånga skarpa bilder under varierande ljusförhållanden styrs av optiska lagar. Den begränsade storleken på linsen innebär att ljusinsläppet är fysiskt litet. För att kompensera för detta används högkänsliga CMOS-bildsensorer som omvandlar fotoner till elektriska signaler.
Vid svagt ljus ökar det digitala bruset eftersom sensorn tvingas förstärka den svaga elektriska signalen. För att möjliggöra mörkerseende utan synligt ljus utrustas kamerorna ofta med infraröda lysdioder som arbetar på en våglängd kring 940 nanometer. Detta ljus är osynligt för det mänskliga ögat men kan registreras av bildsensorn. Ett mekaniskt IR-cut-filter flyttas undan framför sensorn vid mörker för att släppa igenom det infraröda ljuset, vilket ger en svartvit men mycket tydlig bild i totalt mörker.
Placeringens betydelse för sensorns precision
För att uppnå optimal prestanda och undvika falsklarm krävs en förståelse för hur sensorn interagerar med omgivningen. Eftersom PIR-sensorn reagerar på snabba temperaturförändringar bör kameran aldrig placeras i direkt närhet av värmekällor som element, luftkonditionering eller i direkt solljus genom ett fönster. Snabba luftströmmar med varierande temperatur kan lura sensorn att utlösa en inspelning.

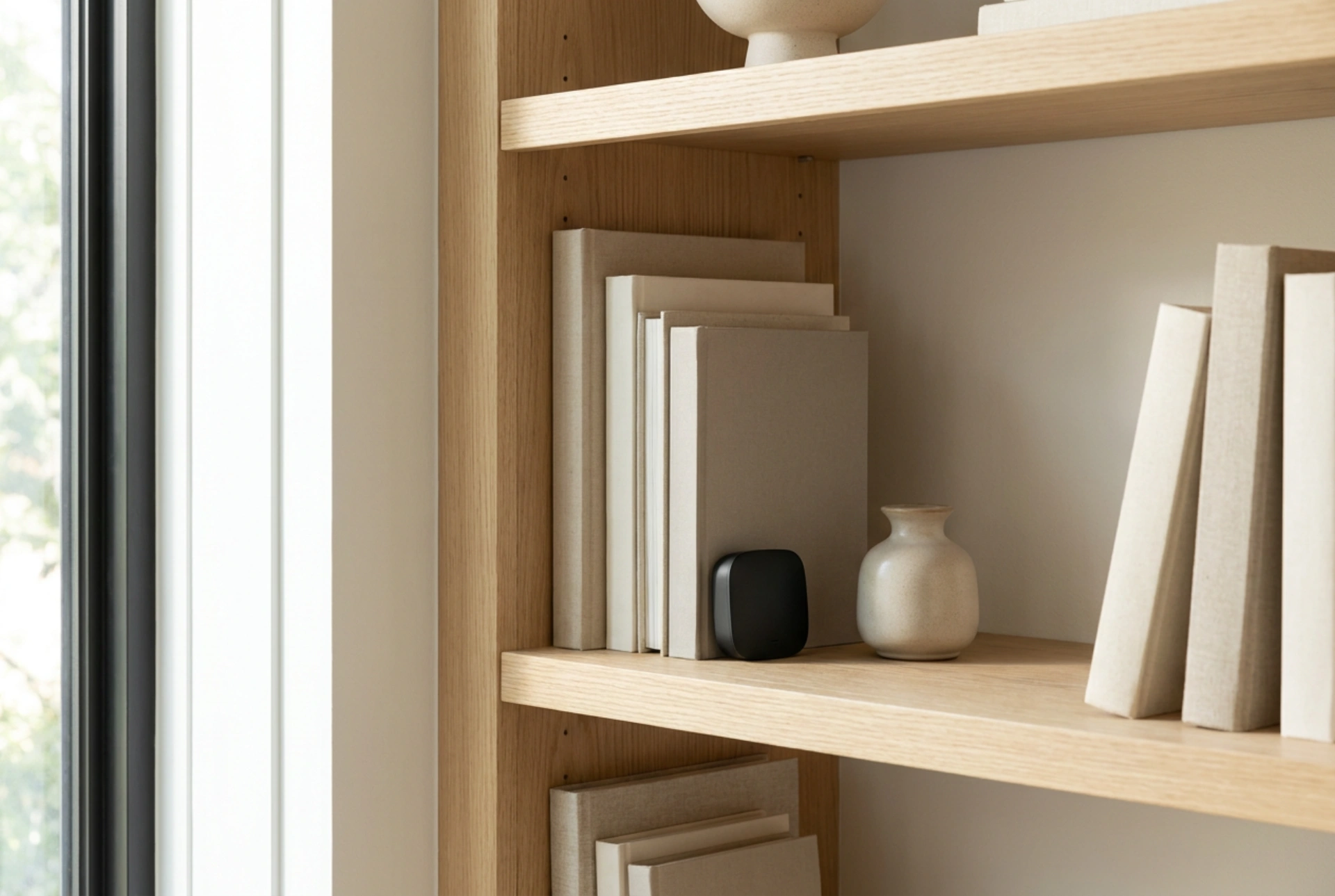

Den ideala placeringen är på en stabil yta, till exempel en bokhylla eller en vägg, i en höjd av 1,8 till 2,4 meter över golvet. Sensorn är mest känslig för rörelser som sker tvärs över dess synfält, snarare än rörelser rakt mot eller bort från kameran. Genom att vinkla kameran så att den förväntade gångbanan korsar sensorns sektorer garanteras en omedelbar och tillförlitlig aktivering.
