Att installera en kompakt bänkdiskmaskin under diskhon sparar värdefull arbetsyta, men kräver noggrann planering av rördragningen för att behålla säker åtkomst till vattenlåset. Genom att förstå mekaniken bakom avloppssystemet och konfigurera utrymmet korrekt kan du förebygga både framtida vattenskador och komplicerade underhållsarbeten.

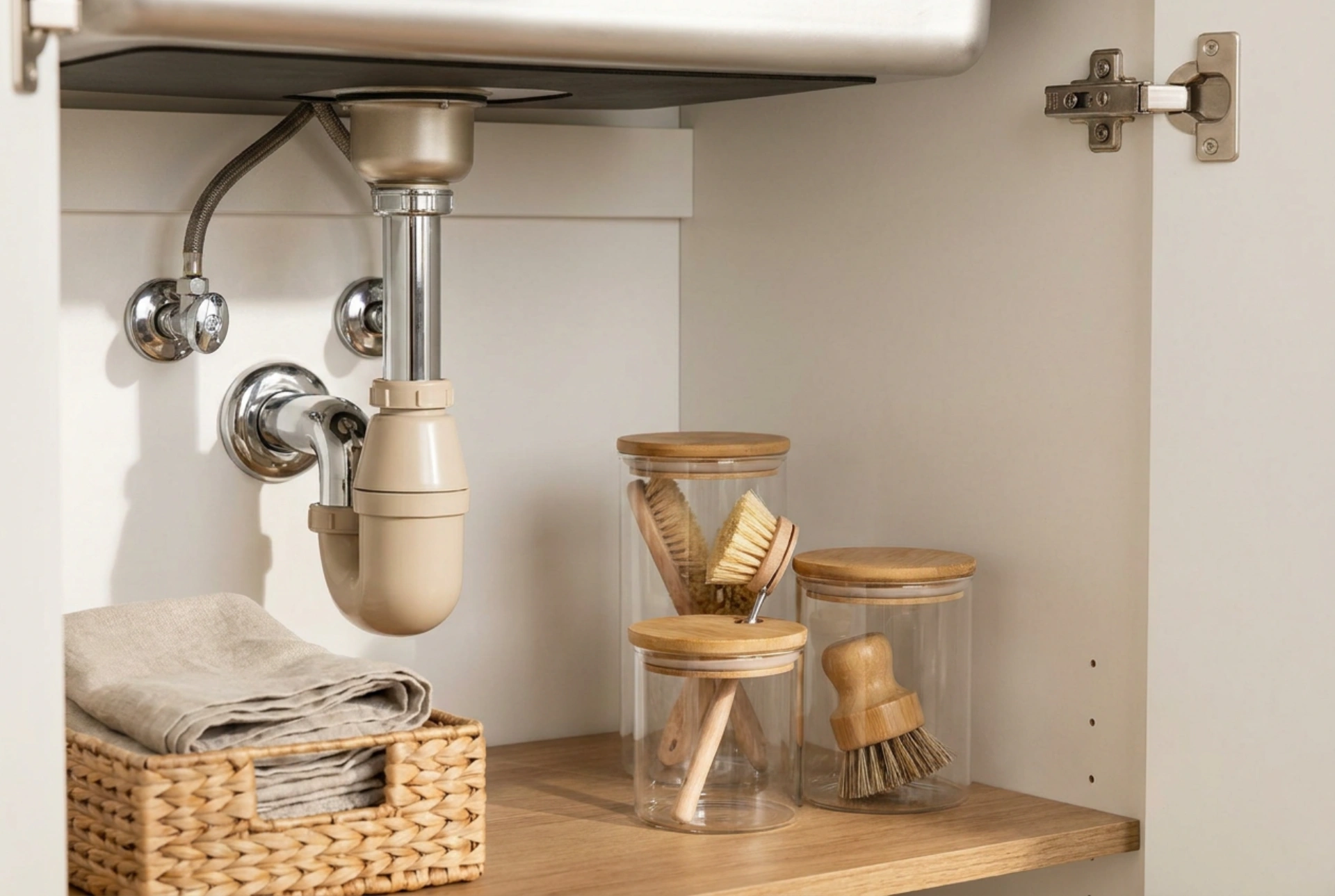

Vattenlåsets funktion och vikten av mekanisk åtkomlighet
Ett vattenlås fungerar som en hydraulisk barriär. Den kvarvarande vattenpelaren i kröken skapar en gastät försegling som hindrar illaluktande och potentiellt skadliga avloppsgaser från att tränga upp i köket. Eftersom hushållsavlopp transporterar fett, matrester och organiskt material, ackumuleras med tiden sediment i botten av vattenlåset. Detta minskar genomströmningsarean och ökar risken för totalstopp.
När en kompakt diskmaskin placeras i samma skåp blockeras ofta den direkta vägen till dessa rör. Om en blockering uppstår måste vattenlåset kunna demonteras snabbt utan att hela maskinen behöver kopplas ur mekaniskt. En blockerad åtkomstväg förlänger responstiden vid en begynnande läcka, vilket drastiskt ökar risken för sekundära fuktskador i skåpbotten och bjälklag.
Utrymmesbesparande rörsystem: Tekniken bakom rördragningen
Standardvattenlås hänger ofta rakt ner under diskhons avloppsanslutning, vilket omöjliggör installation av en diskmaskin undertill. Lösningen ligger i att använda ett utrymmesbesparande vattenlås (så kallat space-saver). Detta system leder avloppsvattnet horisontellt bakåt mot skåpets bakre vägg innan det leds ner i det vertikala vattenlåset.
- Horisontell förskjutning: Genom att använda styva PVC-rör med 90-gradersböjar kan rördragningen flyttas så nära den bakre väggen som möjligt. Detta frigör den centrala volymen i skåpet för diskmaskinen.
- Fallhöjd och gravitation: Den horisontella delen måste ha ett konstant fall på minst 1–2 % (10–20 mm per meter) mot avloppsstammen för att förhindra att sediment sedimenterar i de vågräta sektionerna.
- Teleskopiska anslutningar: Justerbara rördelar underlättar exakt positionering så dat diskmaskinen kan skjutas in utan att trycka mot rören.
Mekanisk påfrestning och termisk dynamik
En diskmaskin i drift genererar både mekaniska vibrationer och betydande värme. När maskinen pumpar ut vatten kan temperaturen nå upp till 60–70 grader Celsius. Detta ställer specifika krav på materialen och deras placering:
Vibrationer från diskmaskinens pump och spolarmar kan överföras till rörsystemet om maskinen står i direkt fysisk kontakt med avloppsrören. Över tid kan dessa mikrovibrationer lossa gängade kopplingar och slita på gummipackningar, vilket resulterar i smygläckor. Därför måste det finnas en spalt på minst 15–20 millimeter mellan diskmaskinens hölje och samtliga rördelar.
Termisk expansion är en annan kritisk faktor. PVC- och PP-rör expanderar när de utsätts för varmt spillvatten och drar ihop sig när de kyls ner. Om rören är fixerade för hårt eller pressas samman av diskmaskinen kan spänningarna leda till sprickbildning. Rörsystemet måste tillåtas röra sig fritt i sina fästpunkter.
Praktisk layout och underhållsrutiner
För att säkerställa ett säkert och funktionellt system bör monteringen följa en logisk ordning. Diskmaskinen bör placeras på en utdragbar bricka eller en stabil sockel. Detta gör att maskinen enkelt kan dras ut vid behov av inspektion, utan att belasta anslutna slangar.
Diskmaskinens tömningsslang ska alltid anslutas till en nippelförbindelse före vattenlåset, och slangen måste dras i en hög båge (så kallad svanhals) som fixeras mot bänkstans undersida. Denna båge förhindrar att smutsigt vatten från diskhon rinner baklänges in i diskmaskinen genom gravitationen. Regelbunden inspektion, minst två gånger om året, av vattenlåsets gängor och anslutningar är nödvändig för att tidigt upptäcka tecken på materialutmattning.
