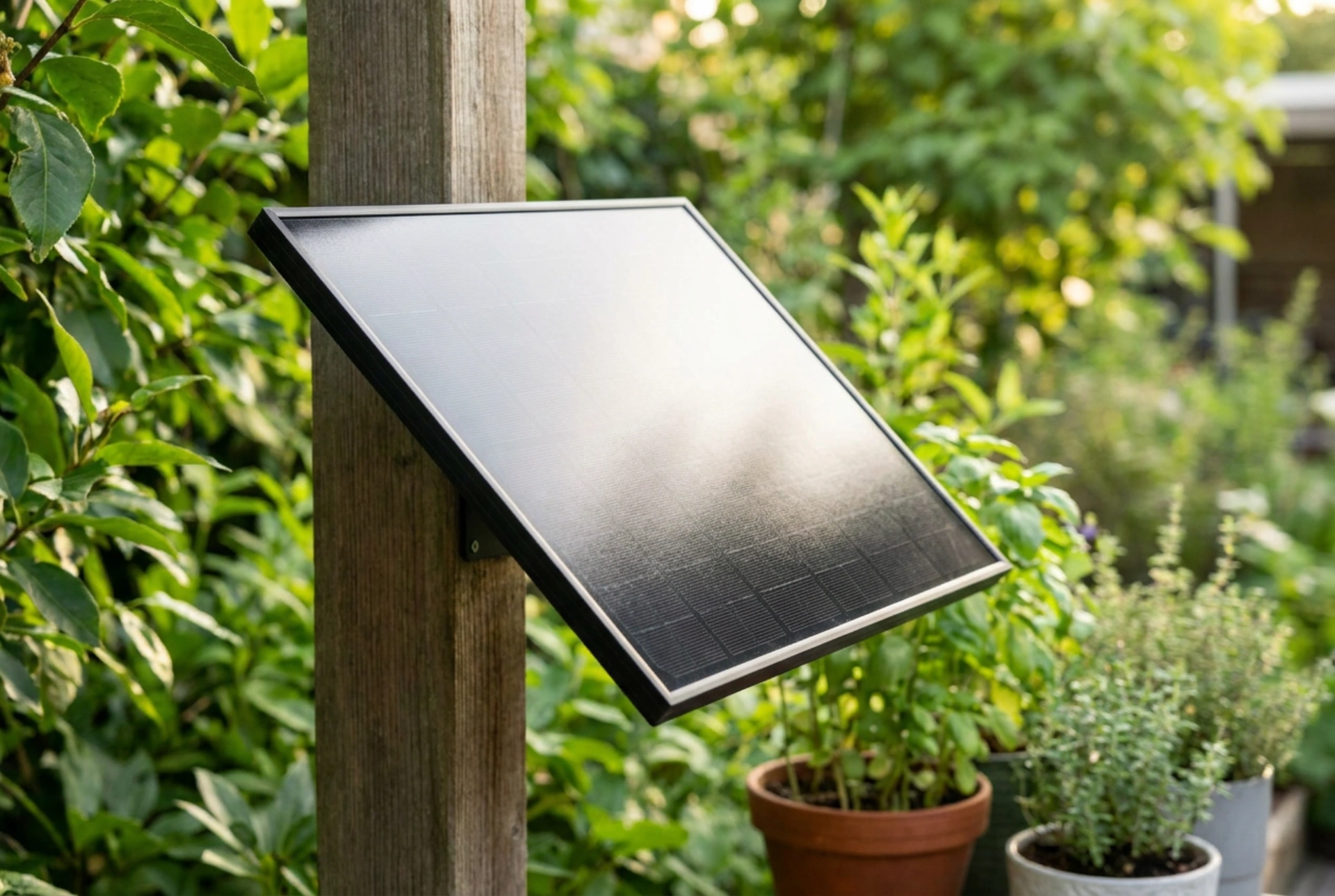

Att installera en övervakningskamera på en tomt eller i en trädgård utan tillgång till elnätet kräver en genomtänkt energistrategi baserad på solenergi och batterikapacitet. Genom att förstå hur fysikaliska lagar och kemiska processer samverkar kan du skapa ett pålitligt, självförsörjande system som fungerar året runt.
Fotovoltaisk teknik: Hur solljus blir till elektrisk ström
Grunden för att strömsätta utrustning utanför elnätet är den fotovoltaiska effekten. En solcell, vanligtvis tillverkad av kisel, absorberar fotoner från solljuset. När dessa fotoner träffar kisellagret frigörs elektroner, vilket skapar en elektrisk spänning och en likström (DC). För att driva en övervakningskamera krävs att denna likström antingen laddar ett inbyggt batteri eller lagras i en extern energibank.
Verkningsgraden hos en solpanel påverkas kraftigt av ljusets spektrum och intensitet. Monokristallina solpaneler har en högre renhet i kislet jämfört med polykristallina, vilket ger en högre effektivitet per ytenhet, särskilt vid svagare ljusförhållanden som är vanliga under höst och vinter. En viktig fysikalisk parameter är temperaturkoefficienten: solceller fungerar faktiskt mer effektivt vid lägre temperaturer, men utmaningen under vintern ligger i det minskade antalet soltimmar och solens låga vinkel.
Batterikemi och temperaturkänslighet
För att kameran ska fungera under natten och under molniga dagar krävs ett kemiskt energilager. De vanligaste batterityperna för detta ändamål är litiumjon (Li-jon) och litiumjärnfosfat (LiFePO4). LiFePO4-batterier utmärker sig genom en längre livslängd och stabilare spänningskurva, men båda teknikerna påverkas av temperaturförändringar.
När temperaturen sjunker under fryspunkten bromsas de kemiska reaktionerna inuti batteriet upp. Detta beror på att elektrolytens viskositet ökar, vilket försvårar jontransporten mellan anoden och katoden. Att ladda ett litiumbaserat batteri i minusgrader kan dessutom leda till permanent skada genom så kallad litiumplätering, där litiumjoner ackumuleras på anodens yta i metallisk form istället för att tränga in i materialet. För att undvika detta bör batteriet antingen placeras i en isolerad behållare under marknivå, där markvärmen håller temperaturen stabilare, eller utrustas med ett inbyggt laddningsskydd som stoppar laddningen vid minusgrader.
Dimensionering av energibudget och kapacitet
För att garantera kontinuerlig drift måste du beräkna systemets energibudget. Detta görs genom att mäta eller läsa av kamerans genomsnittliga strömförbrukning i watt (W). Om kameran förbrukar 2 watt i genomsnitt kräver den under ett dygn:
- 2 W * 24 timmar = 48 wattimmar (Wh)
Om du använder ett 12-volts (V) batterisystem motsvarar detta en kapacitet på 4 amperetimmar (Ah) per dygn (48 Wh / 12 V = 4 Ah). För att säkerställa drift under en hel vecka med mulet väder behövs en reservkapacitet på minst 28 Ah. Solpanelens storlek måste dimensioneras efter de sämsta förhållandena. Om det i genomsnitt bara är en timme effektivt solljus per dag under december, måste solpanelen kunna generera hela dygnsbehovet på 48 Wh under denna enda timme, vilket kräver en panel på minst 50 till 60 watt, med hänsyn tagen till systemförluster i laddningsregulatorn.
Optimal vinkel och placering för maximal absorption
Solpanelens placering är avgörande för energiutbytet. Panelens vinkel mot horisonten bör anpassas efter årstiden. Under sommaren står solen högt, men under vintern – när energibehovet är som störst på grund av längre nätter – står solen lågt. Genom att montera solpanelen i en brantare vinkel (runt 60 grader i stället för sommarens optimala 30–45 grader) maximeras energiupptaget under vintern. En brant vinkel gör också att snö och smuts lättare glider av panelens glasyta.
Skuggning är en annan kritisk faktor. Även om endast en liten del av solpanelen skuggas av en gren eller ett löv, kan hela panelens prestanda sjunka drastiskt. Detta beror på att solcellerna i panelen ofta är seriekopplade; den skuggade cellen fungerar då som ett elektriskt motstånd som blockerar strömflödet från de belysta cellerna.
Spänningsfall och fuktskydd i lågvoltssystem
När du drar kablar mellan solpanelen, batteriet och kameran arbetar du med lågspänning (ofta 5V eller 12V DC). Vid låg spänning blir spänningsfallet i kablarna mycket mer påtagligt än vid högspänning. Enligt Ohms lag beror spänningsfallet på strömstyrkan och kabelns motstånd. För att minimera energiförlusterna bör du använda korta kablar med tillräckligt stor ledararea, exempelvis kopparledare på minst 1,5 till 2,5 mm².
Alla elektriska anslutningar utomhus måste skyddas mot korrosion och fuktinträngning. Kapillärkraften kan suga in fukt i kablar genom mikroskopiska sprickor, vilket leder till oxidering och försämrad ledningsförmåga. Använd täta kopplingsdosor med rätt IP-klassning (minst IP65) och fyll gärna anslutningarna med dielektriskt fett för att helt stänga ute syre och vatten.
